Q87 HO

APERTURAS

La serie Q87 HO es un sistema abisagrada de cámara europea con rotura de puente térmico de Hoja Oculta, con un alto aislamiento para ventanas que cumple con elevados requisitos de aislamiento térmico, estabilidad y seguridad.

Es un sistema muy completo, incluso para ventanas de grandes dimensiones, es el medio ideal para vivir rodeado de diseño y bienestar. Una capacidad de acristalamiento de hasta 62 mm, que posibilita la utilización de vidrios energéticamente eficientes y composiciones con grandes espesores, confiere a este sistema unas excelentes prestaciones acústicas y térmicas.

Compuesta por marcos tubulares de 80 mm y hoja tubulares de 87 mm en rotura de puente térmico mediante varillas aislantes de poliamida 66 GF25 de 34 mm, con corte a inglete unidos por doble escuadra de fundición de 15, 27 o 40 mm y con triple junta de estanqueidad en EPDM.

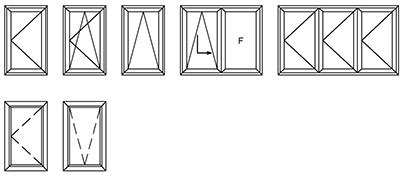

Con una amplia gama de accesorios que le permiten diversidad de aperturas: practicable, oscilo batiente, abatible, oscilo paralela y plegable. La posibilidad de la utilización de herrajes ocultos le dan un aspecto aún más elegante, ya que las bisagras no están a la vista. Con posilibilidad de cierre antiefracción, ofreciendo un máximo nivel de seguridad.

Esquina Q77+ by Qsystems Aluminio on Sketchfab

Características técnicas de la serie Q87 HO

Secciones	Marco de 80 mm Hoja de 87 mm
Espesor medio teórico	Ventana 1,5 mm Puerta 1,7 mm
Longitud de poliamida	34 y 37 mm
Cortes	A inglete
Uniones	Dobles escuadras de fundición de 14, 26 o 40 mm de altura Escuadra de alineamiento y fijación exterior con leva a presión Escuadra de alineamiento en ala interior de hoja
Junquillos	Recto con cortes a 90º Redondeado (clipado o grapa) con cortes a 45º o 90º
Acristalamiento	De 20 a 42 mm
Estanqueidad	Triple junta de EPDM
Coeficiente de transmisión térmica	Uw hasta 0,9 W/m²K con vidrio triple bajo emisivo (Ug = 0,5)
Zonas de cumplimiento del CTE	Zonas de cumplimiento del CTE*: α A B C D E en función de la trasmitancia del vidrio
Clasificación	Sobre una ventana oscilobatiente de 2 hoja de 1230 x 1480 mm Permeabilidad al aire: Clase 4 Estanqueidad al agua: Clase E750 Resistencia al viento: Clase C5
Aislamiento acústico	Cálculo según norma UNE-EN 14351-1:2006+A1;201 1 Acristalamiento 6/cámara/4 Rw (C;Ctr) = 34 (-1;-4) dB Acristalamiento 8/cámara/6 Rw (C;Ctr) = 35 (-1;-5) dB Acristalamiento 6/cámara/3+3 Rw (C;Ctr) = 34 (-1;-4) dB
Herraje	Posibilidades de herraje: bisagras ocultas antiefracción con certificado SKG** o RC2 según UNE EN 1627
Seguridad	Ensayo según norma UNE-EN 14609:2004 Capacidad de los dispositivos de seguridad: APTO
Dimensiones máximas por hoja	Ventana: ancho (L) = 1725 mm y alto (H) = 2800 mm Puerta: ancho (L) = 2000 mm y alto (H) = 4000 mm
Peso máximo por hoja	Ventana = 130 kilos Puerta = 130 kilos
Aperturas	Interior: practicable, oscilobatiente, abatible y osciloparalela Exterior: practicable y proyectante deslizante
