Q67+

La serie Q67+ es un sistema de cámara europea con rotura de puente térmico (transmitancia térmica del nudo U= 2,00) para ventanas o puertas, estando indicada para la edificación arquitectónica ya que combina el diseño estético y la eficiencia energética a un precio moderado. Compuesta por marcos y hoja tubulares de corte a inglete unidos por escuadras de fundición. Con triple junta de cierre en EPDM que permite cumplir con los requisitos de alta permeabilidad al aire y estanqueidad al agua. Su diseño de líneas actuales además de la limitada anchura del sistema permite su aplicación en variadas construcciones, incluso con espesores de pared reducidos. Con una amplia gama de accesorios que le permiten diversidad de aperturas y personalización a la carta. La utilización de herrajes ocultos le da un aspecto minimalista, ya que las bisagras no están a la vista. Con posibilidad de herraje antiefracción, ofreciendo un máximo nivel de seguridad.

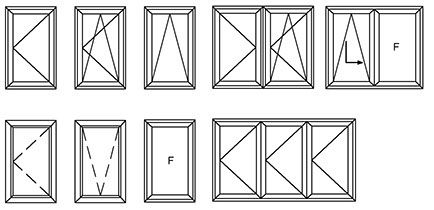

Posibilidades de apertura: Fijos, abisagradas de 1 y 2 hojas, oscilobatientes de 1 y 2 hojas, basculantes de apertura interior, apertura exterior en 1 y 2 hojas, proyectantes de apertura exterior, y osciloparalela.

Marcos de 60 mm.

Hojas de 67 mm.

Sección frontal vista desde 89,1 mm.

Varillas aislantes de poliamida 6.6 GF25 (reforzada tridimensionalmente con un 25% de fibra de vidrio) de 20 mm. de longitud.

Estética de líneas rectas y elípticas.

Características técnicas de la serie Q67+

Aperturas
  • Interior: practicable, oscilobatiente, abatible, plegable y osciloparalela
  • Exterior: practicable y proyectante deslizante
Secciones
  • Marco de 60 mm
  • Hoja de 67 mm
Longitud de poliamida
  • 20 mm
  • Opción de espumas de poliolefina reticulada
Cortes
  • A inglete
Uniones
  • Dobles escuadras de fundición de 14, 26 o 40 mm de altura
  • Escuadra de alineamiento y fijación exterior con leva a presión
  • Escuadra de alineamiento en ala interior de hoja
Junquillos
  • Recto con cortes a 90º
  • Redondeado (clipado o grapa) con cortes a 45º o 90º
Acristalamiento
  • De 12 a 46 mm
Estanqueidad
  • Triple junta de EPDM
Espesor medio teórico
  • Ventana 1,5 mm
  • Puerta 1,7 mm
Coeficiente de transmisión térmica

    Para una ventana de 1230 x 1480 mm sobre distintas configuraciones de vidrio entre los rangos Ug = 0,5 a 3,5 W/m2K

  • Uw= 1,4 – 3,2 W/m2K
Zonas de cumplimiento del CTE
  • Zonas de cumplimiento del CTE*: α A B C D E * en función de la trasmitancia del vidrio
Clasificación Sobre una ventana oscilobatiente de 1 hoja de 1230 x 1480 mm
  • Permeabilidad al aire: Clase 4
  • Estanqueidad al agua: Clase E1500
  • Resistencia al viento: Clase C5
Aislamiento acústico Cálculo según Anexo B de la norma UNE-EN 14351-1:2006+A2:2017 para un vidrio con un RW (C;Ctr) = 40 (-1;-4) dB
  • RW (C;Ctr) Área total ventana ≤ 2,7 m2 = 38 (-1;-4) dB
  • RW (C;Ctr) 2,7 m2 ≤ área total ventana ≤ 3,6 m2 = 37 (-1;-4) dB
  • RW (C;Ctr) 3,6 m2 ≤ área total ventana ≤ 4,6 m2 = 36 (-1;-4) dB
  • RW (C;Ctr) Área total ventana ≥ 4,6 m2 = >35 (-1;-4) dB
Seguridad Ensayo según norma UNE-EN 14609:2004
  • Capacidad de los dispositivos de seguridad: APTO
