Q50/75
La serie Q50-75 es un sistema de corredera perimetral sin rotura de puente térmico para ventanas, estando indicada para la edificación arquitectónica ya que combina el diseño estético y la eficiencia energética a un precio moderado. Compuesta por marcos y hoja tubulares de corte a inglete unidos por escuadras de fundición, estanqueidad mediante burlete siliconado con lamina central y con accesorios de cierre, estanqueidad y seguridad propios de la serie. Su diseño de líneas actuales además de la limitada anchura del sistema permite su aplicación en variadas construcciones, incluso con espesores de pared reducidos. Con una amplia gama de accesorios que le permiten diversidad de aperturas y personalización a la carta. Con posibilidad de herraje cierre embutido o multipunto con manilla antifalsa maniobra.

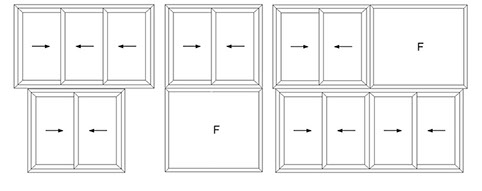

Posibilidades de apertura: Correderas de 2, 3 y 4 hojas. Posibilidad de alternar fijos.
Marcos de 50 y 75 mm. Posibilidad de marcos tricarril de 80 mm.
Hojas de 69,9×28,8 mm.
Sección frontal vista desde 106,4 mm.
Estética de líneas de hojas voladas ó retranqueadas.
Características técnicas de la serie Q50/75
| Aperturas |
|
| Secciones |
|
| Longitud de poliamida |
|
| Cortes |
|
| Uniones |
|
| Acristalamiento |
|
| Estanqueidad |
|
| Espesor medio teórico |
|
| Coeficiente de transmisión térmica | Para una ventana de 1230 x 1480 mm sobre distintas configuraciones de vidrio entre los rangos Ug = 0,5 a 3,5 W/m2K
|
| Zonas de cumplimiento del CTE | Zonas de cumplimiento del CTE*: α A B C D E * en función de la trasmitancia del vidrio |
| Clasificación | Sobre una balconera corredera de 2 hojas de 1890 x 2385 mm con cajón de persiana
|
| Aislamiento acústico | Cálculo según Anexo B de la norma UNE-EN 14351-1:2006+A1:2011 |
